V링

★ 개   요

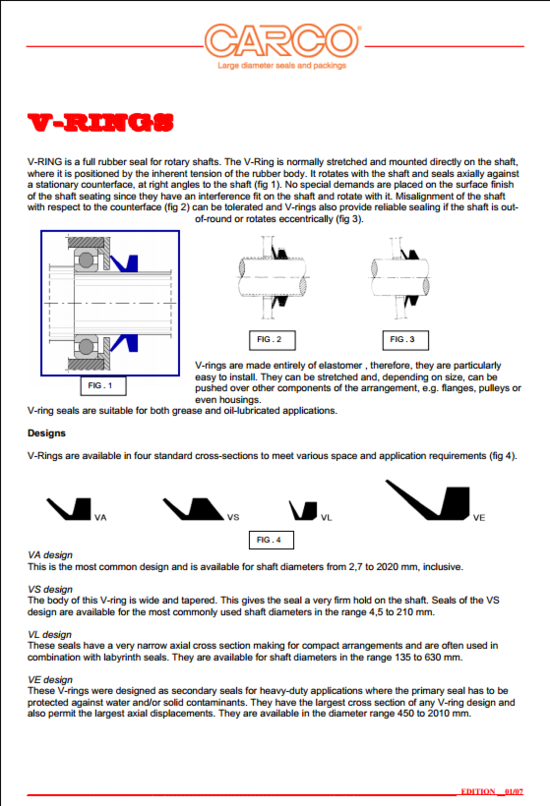

V-Ring은 고무 탄성체로서 압력의 작용이 없는 곳에서 축과 베어링에 밀폐를 효과적으로 한다.

V-Ring은 원심력으로 인하여 내부로부터 오일, 그리이스 등이 누유 되는것을 방지하고 외부에서 물이 튀는것, 먼지, 오염 물질로부터 보호하는 기능을 한다.



★ 구   성

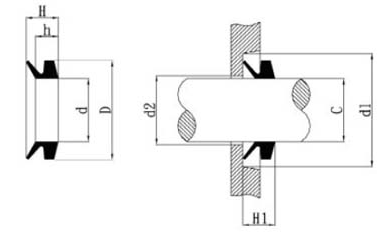

V-Ring은 몸체, 가장자리, 주축으로 구성되어 있고 축과 같이 회전한다.

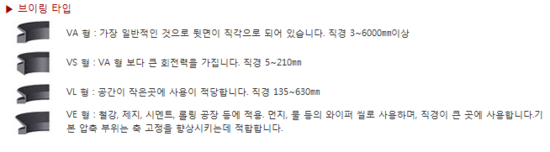

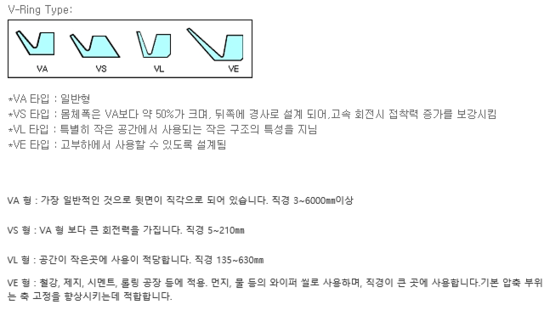

★ 종   류

*VA 타입 : 일반형

*VS 타입 : 몸체폭은 VA보다 약 50%가 크며, 뒤쪽에 경사로 설계되어,고속 회전시 접착력 증가를 보강시킴.

*VL 타입 : 특별히 작은 공간에서 사용되는 작은 구조의 특성을 지님.

*VE 타입 : 고부하에서 사용할 수 있도록 설계됨.



★ 장   점

*샤프트 씰로서 매우 경제적이고 효과적이다.

*설계 및 조립이 용이하며 작은 공간에서 사용할 수 있다.

*축의 경도 및 표면조도를 배제한다.

*설비가 단순하며 축이 마모되지 않는다.

*마찰이 적으며 수명이 길다.

*오몀 물질을 연속적으로 방지하는 역할을 한다.

*저속, 중속, 고속에서 사용하기 적당하다.



★ 적용범위

*압력 : 압력의 작용이 없는곳

*속도 : Max. 8m/s

          ≥8m/s (축이 보호 되었을때)

          ≥12m/s (축과 반경이 보호 되었을때)

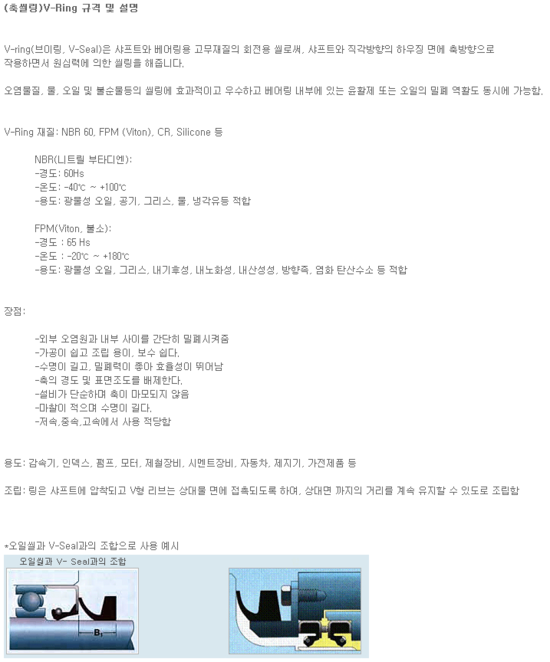

★ 재   질

*니트릴 부타디엔 고무 (NBR)

경도 : 60 Hs

온도 : -40℃ ~ +100℃

매체 : 광물유, 공기, 물, 그리이스, 에멀젼

*불소고무 (FPM)

경도 : 65 Hs

온도 : -20℃ ~ +180℃

메체 : 광물유, 합성유, 그리이스, 산, 알카리용액



★ 표면조도

*Rmax : 10.0 ~ 16.0㎛

*Rz : 6.3 ~ 10.0㎛

*Ra : 1.6 ~ 3.2㎛

★ 적용분야

V-Ring은 먼지, 오염물질, 윤활유, 오일, 물 등으로부터 보호가 필요한 모든 설비에 적용된다.

*기계공학                   *석반

*화학공학                   *전기모터와 스위치

*토목공학, 건설장비     *기계공구

*자동차공학                *회전분쇄기

*가정용품                   *제철소

*농기계                      *시멘트 장비 등



★ 마   찰

접촉 압력과 회전속도는 마찰력에 영향을 준다.
