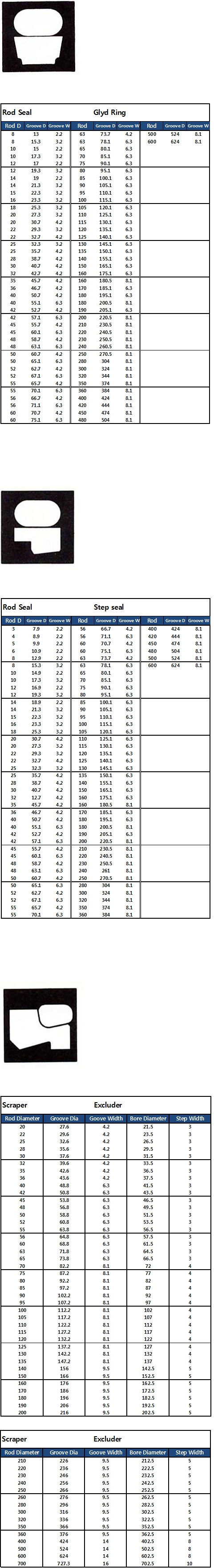

EXCLUDER,익스클루더
★ 개 요
스크레이퍼링은 유압 실린더에서 수직으로 움직이는 플렌저, 로드등에 고정시켜 사용한다.
유압 시스템이 작동중에 오염물질이 유입되면 씰, 가이드, 웨어링에 상처를 주어 내구성에 영향을 준다.
따라서스크레이퍼는 오염물질을 막아주는 역활을 하여 씰, 가이드, 베어링등의 내구성 향상에 도움을 준다.
★ 특 징
익스클루더는 탄성체 오링과 터콘 재질의 고체 씰로 구성 되었다.
스크레이퍼 기능은 익스클루더 링에 의해서 수행되고 탄성체 오링은 일정하게 이동되는 표면에 대해 스크레이퍼 립을 효과적으로 밀착시키는 역활을 한다.
익스클루더는 로드와 플렌저에 대해 스크레이퍼 역활을 하며 왕복운동, 진동 또는 나선운동이 있는 유공압, 화학공업, 식품공업등에 적용된다.
★ 장 점
*작은 공간에 설치가 용이하다.
*그루브 배열이 간단하다.
*표면에 점성물질이 존재시 Wiping 효과가 우수하다.
*작동시 스틱슬립 현상이 없다.
내마모성이 매우 좋아 장기간 사용할 수 있다.
★ 적용범위
*속도 : Max. 15 m/s
*온도 : -54℃ ~ +200℃
스텝씰, STEP SEAL
★ 개 요
스텝씰은 모든 고,저압 시스템, 다양한 속도, 미세한 정밀분야에서 확실한 작동을 한다.
또한, 확실한 씰링이 요구되는 장소에서 뛰어난 효과를 발휘한다.
스텝씰은 단동형이며 반드시 오링과 함께 사용해야 한다.
★ 특 징
스텝씰은 왕복운동의 플런저와 로드의 씰 요소로서 사용되어 진다.
고압이 걸리는 유압시스템에 있어서 누유현상은 씰에 대한 기능저하와 변형에 따른 결과이다.
지금까지 유압 씰로서는 탄성있는 유패킹이 사용되어 왔으나, 높은 마찰과 작용압력에 대한 문제에 직면하게 되었다.
이러한 기존 유패킹은 높은 압력과 하중에서 특히 마찰이 크며 이로인한 내구성 약화 및 재질 변형으로 누유현상이 발생한다.
따라서 높은 마찰과 스틱슬립 현상의 탈피는 불가항력적으로 생각되어 왔으나 스텝씰의 개발로 압력 문제와 마찰 및 마모 문제를 동시에 해결했다.
★ 장 점
*고충격 시스템에서 뛰어난 완충 씰이다.
*내마찰성이 뛰어나다.
*작동시 스틱스립 현상이 없다.
*점착 현상이 없다.
*내마모성이 대단히 우수하다.
*그루브 배열이 단순하고 조립이 쉽다.
★ 적용범위
*압력 : Max. 800 Bar
*속도 : Max. 15m/s
*온도 : -54℃ ~ +200℃
*매체 : 광물유와 관련된 유압유, 난면성 유압유, 환경에 안전한 유압유, 물, 기타.
★ 적용분야
*건설장비 *Servo 분야 *산업용유압 실린더 *유압장비 *항공분야
*방산분야 *기타

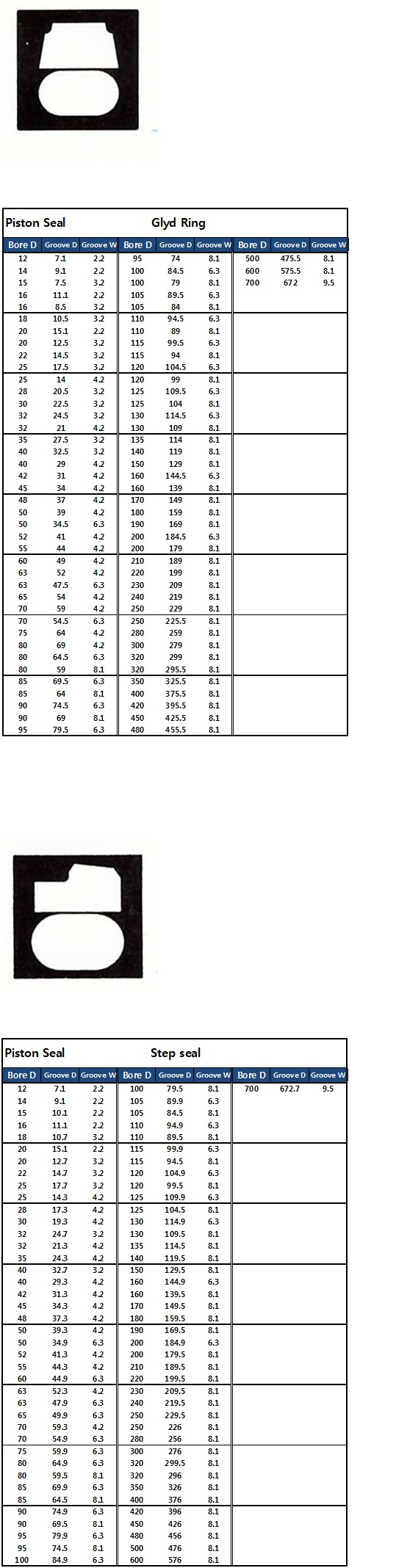

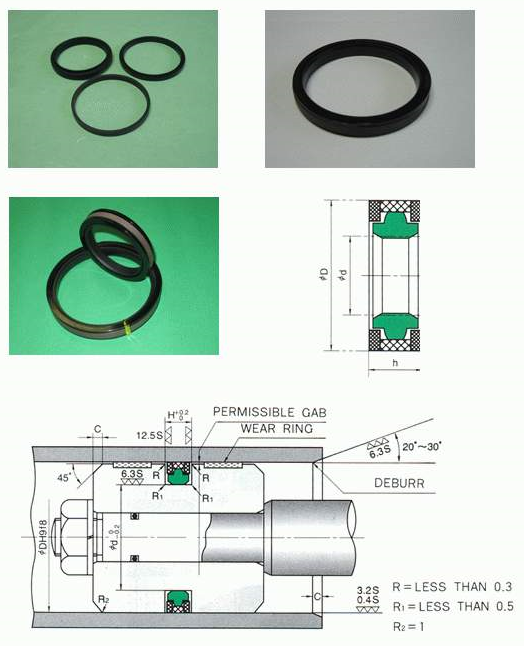

글라이드링, GLYD RING
★ 개 요
글라이드링은 모든 고저압 시스템, 다양한 속도, 미세한 정밀 분야에서 확실한 작동을 한다.
새로운 형태의 터콘 글라이드링은 단순하고 간결하게 구성되어 있다.
또한 씰링이 우수하며 피스톤과 실린더 벽사이의 간격을 크게 할 수 있다.
★ 구 성
글라이드링은 복동형이고 반드시 오링과 함께 사용해야 한다.
구조적으로 씰링이 되는 링 고체 씰과 탄성체인 오링으로 되어있어 보다 효과적인 씰링이 되도록 구성 되어있다.
★ 원 리
씰링은 링과 오링 사이에서 적당한 힘의 균형에 의해 이루어진다.
압력이 증가함에 따라 글라이드링이 반대방향 그루브 사이드에 원활히 압착되도록 상부에 홈과 경사를 줬다.
이때, 작동 압력은 오링의 밑에서 링 방향 즉, 반경방향으로 작용하여 누유없는 완벽한 씰링이 된다.
또한, 반대 방향에서 순간 압력이 작용하여도 아무 문제없이 같은 원리로 씰링이 된다.
★ 장 점
*뛰어난 내마모성
*마찰이 적고 스틱슬립 현상이 없다.
*수명이 길고 조립이 용이하다.
*높은 압력하에서 뛰어난 성능
*씰 하나로 씰링이 가능하기 때문에 피스톤의 폭을 조정할 수 있다.
*그루브 규격이 DIN/ISO7425/1과 동일하다.
*다양한 작동유에 사용 가능하다.
*다양한 규격
★ 적용범위
*압력 : Max. 800 bar
*속도 : Max. 15m/s 왕복운동
*온도 : -54℃ ~ +205℃
*매체 : 광물유에 관련된 유압유, 환경에 안전한 유압유, 기타.
★ 적용분야
*중장비 *산업용 실린더 *공작기계 *인젝션 몰딩기계
*프레스 *자동차 *제철 등
|
