컴팩트씰

★ 개   요

컴팩트 씰은 복동용 피스톤 씰이다.

컴팩트 씰은 탄성체인 고무링, 2개의 백업링 그리고 2개의 웨어링으로 결합되어 구성된 복합 씰링 시스템이다.

★ 특   징

컴팩트 씰은 복동 유압 실린더의 피스톤용 씰로 사용된다.

엘라스토머 메인 씰은 3개의 립으로 완벽한 씰링을 하고, 백업링은 정적, 동적 상태에서 탄성체 씰의 밀림을 방지해주며, 웨어링은 실린더내의 피스톤 가이드 역활과 횡압으로 인한 피스톤과 보어가 닿는 현상을 방지한다.

★ 재   질

메인씰 : 아크릴-니트릴 부타디엔고무(NBR)

백업링 : 폴리에스테르 (하이트렐)계열로서 높은 장력과 고열에 견딜 수 있다.

웨어링 : 유리섬유 강화 열가소성 고분자 (폴리아세탈)로서 높은 압력과 열, 힘에 잘 견디도록 특별히 제작되었다.

★ 적용분야

*산업용 유압 실린더

*유압 프레스

*유압 절곡기

*유압 절단기

*부스터 프레스

*기타

★ 장   점

*뛰어난 씰링 효과

*피스톤의 전체 길이를 최소로 할 수 있다.

*하나의 그루브로 씰링과 가이드링 효과.

*하나의 그루브로 제작경비 절감.

*피스톤 재질의 자유로운 선택.

*높은 내압축성.

*메인 씰의 뒤틀림, 꼬임현상을 막아준다.

*우수한 누유방지 효과.

*간단한 조립 가능.

★ 적용범위

*압력 : Max. 250 bar

*속도 : Max. 0.5 m/s

*온도 : -30℃ ~ +110℃

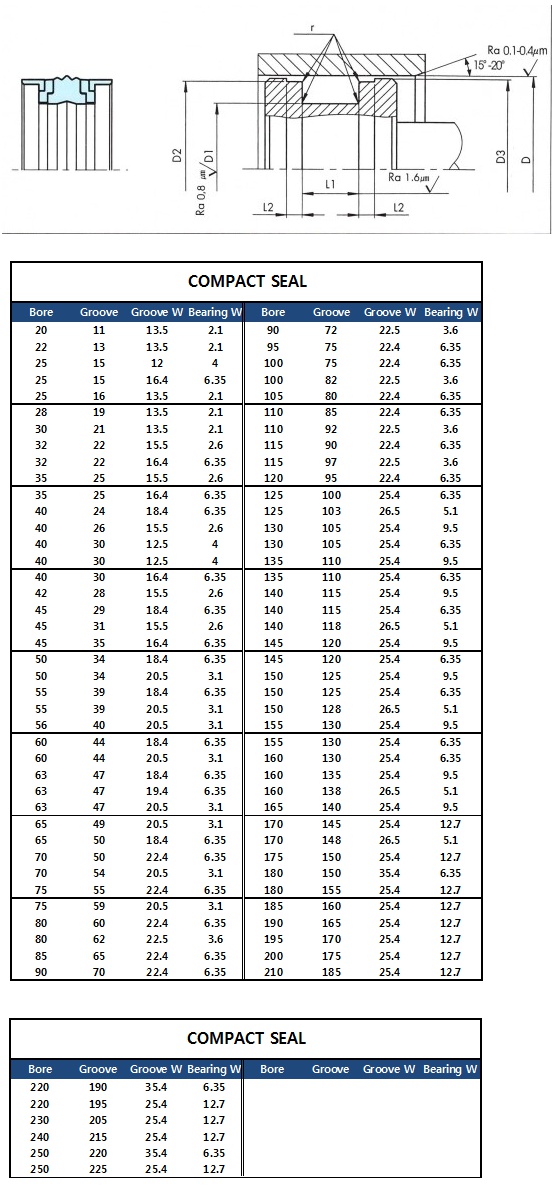

컴팩트씰 규격표
