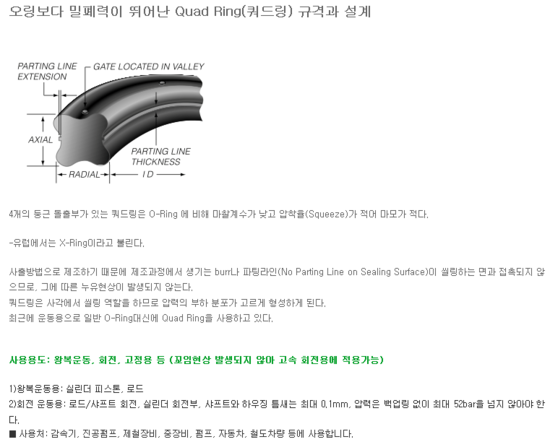

쿼드링 설계

★ 개   요

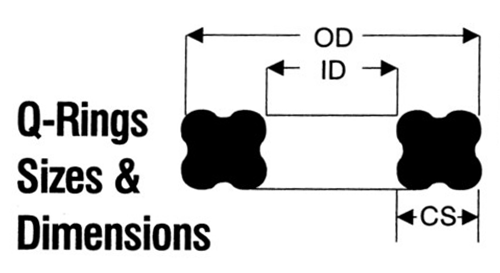

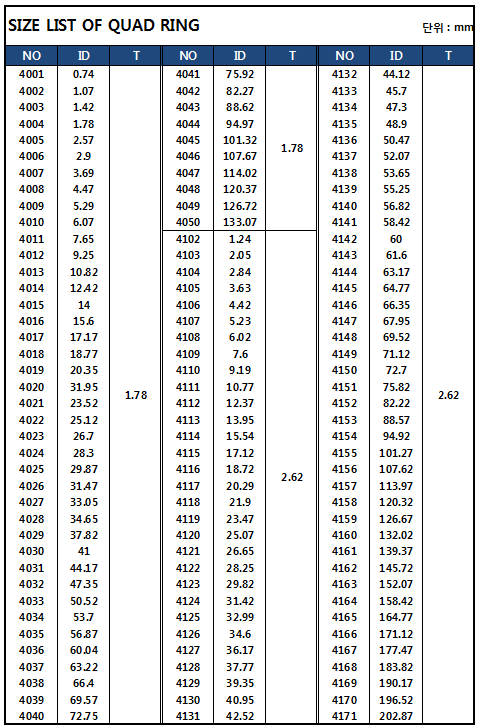

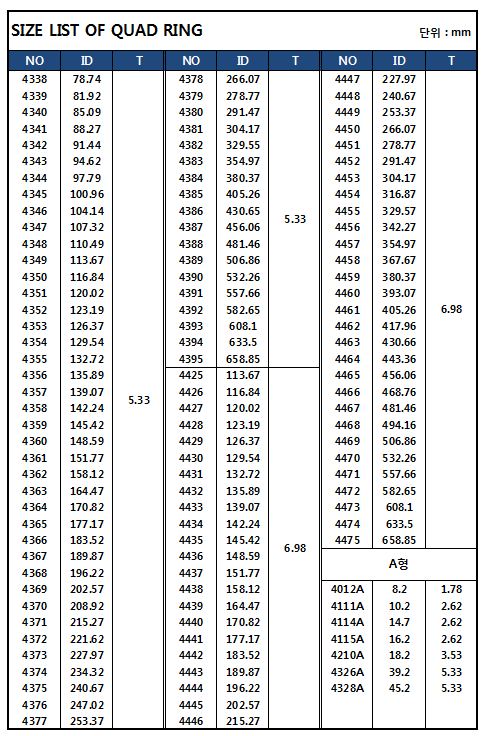

쿼드링은 미국 표준 규격인 AS 568A와 동일한 규격으로 되어있다.
Self-energized의 복동 씰로서 반경 방향 및 축 방향의 힘이 시스템 압력과 같은 방향으로 움직이기 때문에 압력의
상승에 따라 씰의 기밀성이 증가한다.

★ 특   징

쿼드링은 왕복 운동용, 고정용 및 회전용으로 사용할 수 있다.
왕복 피스톤, 로드, 플렌저, 축, 스핀들 등 회전 및 나선형으로 사용 가능하다.
고정용으로는 부싱, 플렌지, 커버등의 반경 방향 및 축 방향에 사용된다.

★ 재   질

기본적으로 NBR을 사용하고 있으며 FPM, EPDM, CR, VMQ등 적용 조건에 따라 선정한다.

★ 백업링

*PTFE 재질로 되어 있으며, 하기조건에 사용한다.

*50 Bar 이상의 고압하에서 사용

*속도가 빠르거나 순간적인 작동이 요구되는 경우

*고온 또는 온도의 변화가 심한 경우

*오일의 오염이 예상되는 경우

*가공불량으로 틈새에 문제가 있는 경우

※상기 조건중 1가지라도 해당되면 필히 적용한다.

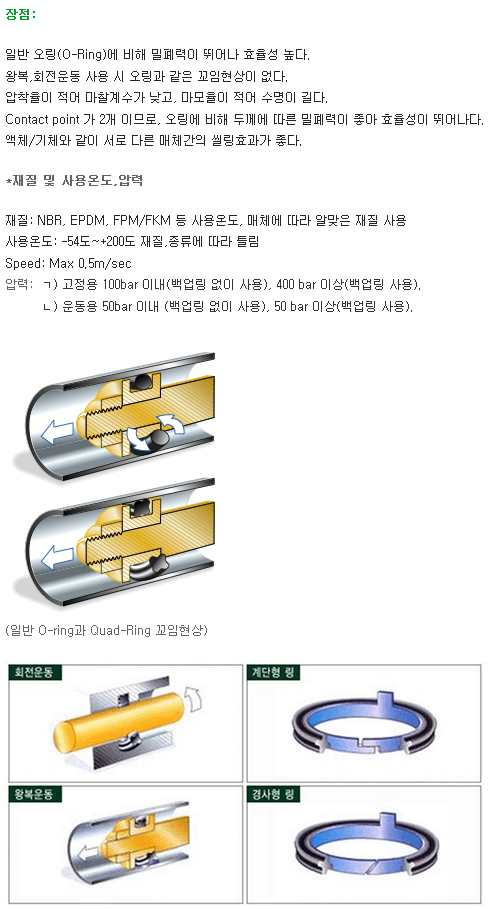

★ 장   점

*왕복 운동에 의한 비틀림 현상이 없다.

*오링보다 접촉 압력이 적으므로 마찰이 적고 내마모성이 증가하여 수명이 길다.

*접촉 압력이 단면 전체에 분포되어 누유 방지가 우수하다.

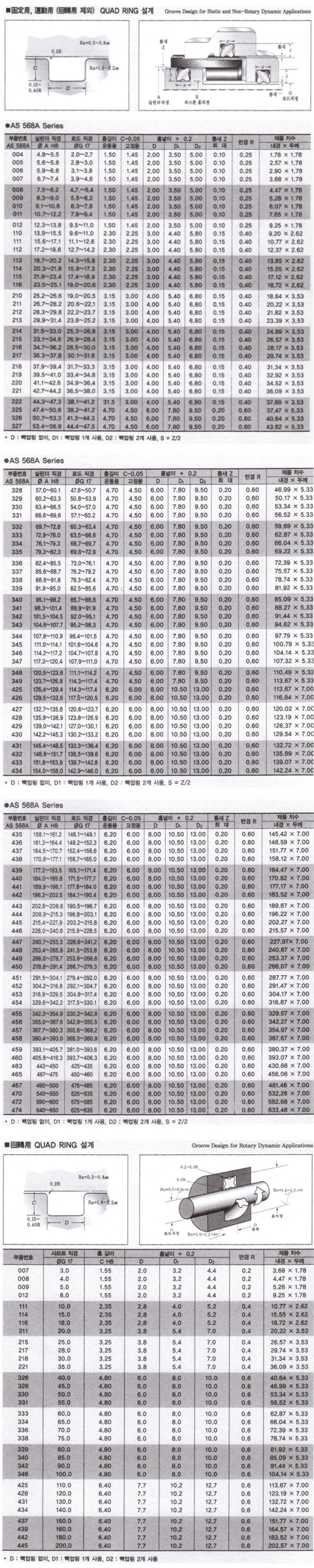

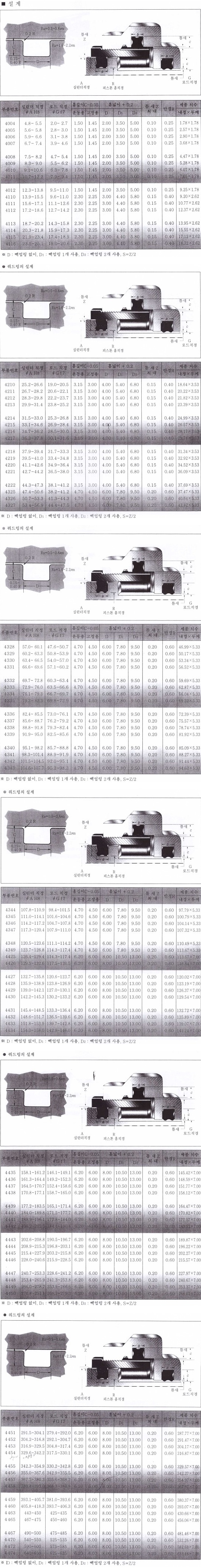

★ 적용범위

*압력 : Max. 400 Bar (백업링 사용시)
*속도 : Max. 0.5 m/s
*온도 : -54℃ ~ +200℃
